Donbas, Leste da Ucrânia 25 de Abril de 2022 Uma viatura blindada BMP-3 das Forças Armadas da Federação Russa em manobra no Donbas, no Leste da Ucrânia, a 25 de Abril de 2022. O BMP-3 ("БМП-3"), Objecto 688M, é uma viatura blindada anfíbia de lagartas, de 18,7 toneladas, com 7,14 metros de comprimento, com uma velocidade máxima de 72 km/h em estrada e de 45 km/h em campo, produzida pela Kurganmashzavod. Com 3 tripulantes, e com capacidade para transportar no seu interior até 7 militares equipados, este BMP-3 está armado na sua torre com uma peça 2A70 de 100mm, de que transporta até 40 munições, e com um canhão automático 2A72 de 30mm, paralelo à direita daquela, com uma carga típica de 300 munições de alto-explosivo e 200 munições perfurantes. Conta ainda, à esquerda da peça principal, com uma metralhadora co-axial PKT de 7,62mm. A peça de 100mm pode, além das munições "standard", disparar mísseis guiados anti-carro 9M117 "Bastion" (AT-10 "Stabber&quo

Golfo da Biscaia Agosto de 1943 O primeiro míssil anti-navio foi desenvolvido pela Henschel e usado em combate pela Força Aérea da Alemanha ("Luftwaffe") em 1943, no decurso da 2.ª Guerra Mundial. O Henschel Hs-293, desenhado por Herbert A. Wagner a partir de um projecto iniciado em 1939, baseado no conceito de bomba planadora, de Gustav Schwartz, de 1937, era, grosso modo, uma solução integrada de uma bomba convencional (uma modificação de uma SC 500, de 500 kg, contendo uma ogiva de 295 kg de explosivo Trialen 105); um sistema de asas; um sistema de propulsão (um foguete HWK 109-507B); e um sistema de comunicação por rádio (um receptor Funk-Gerät 230 Strassburg e um transmissor Funk-Gerät 203 Kehl). Para controlo visual por parte do operador, que ajustava o "elevator" e os "ailerons", era usado um foguete de sinalização vermelho, que assim permitia acompanhar a trajectória do míssil até ao objectivo, naquele que foi o primeiro sistema aéreo de CLOS, &quo

San Bernardino, Califórnia, Estados Unidos 23 de Outubro de 2019 O "Switchblade" é um míssil, de pequenas dimensões, portátil, fabricado pela AeroVironment (Arlington, Virginia, Estados Unidos), concebido pelo Comando de Operações Especiais da Força Aérea dos Estados Unidos ("U.S. Air Force Special Operations Command", AFSOC) e desenvolvido pelo Exército dos Estados Unidos ("U.S. Army"), ao serviço desde 2011, e com experiência de combate no Afeganistão e no Iraque. Ainda que popularmente designado como um "drone suicida" ou "drone kamikaze", o seu fabricante classifica-o, correctamente, como um míssil táctico e não como uma aeronave não tripulada. O "Switchblade" é lançado, por acção de ar-comprimido, a partir de um tubo apoiado sobre o solo (grosso modo, como um tubo de morteiro) e não tem perspectiva de re-utilização. Este mesmo tubo (ou uma agregação de tubos) pode ser enquadrado numa plataforma montada sobre uma viatura,

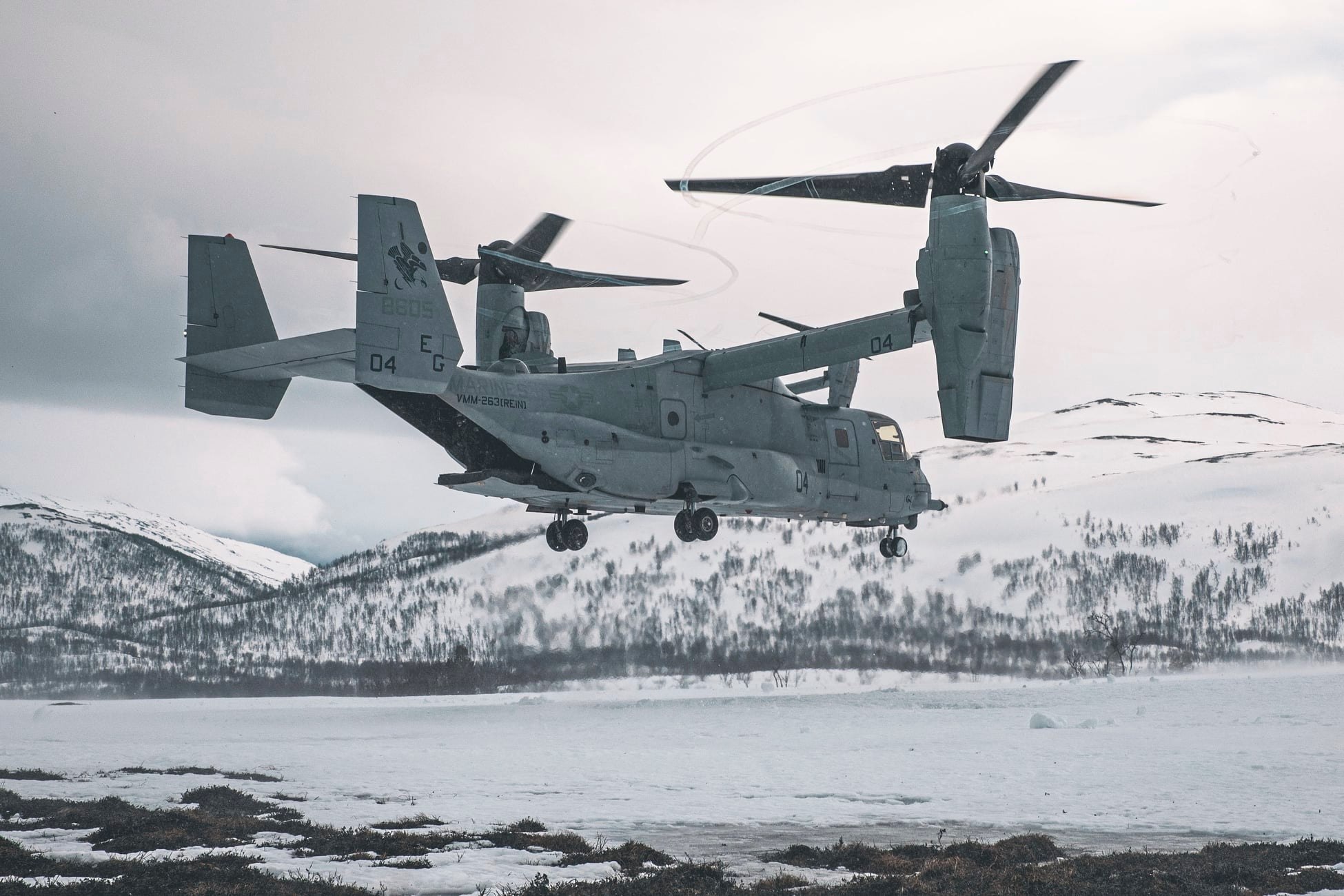

Noruega 17 de Abril de 2022 Um MV-22 Osprey, da esquadra VMM-263 (Rein), afecta ao "22nd Marine Expeditionary Unit" (22nd MEU) das Forças Armadas dos Estados Unidos, a descolar durante exercícios bilaterais com as Forças Armadas da Noruega a 17 de Abril de 2022. O 22nd MEU está baseado no "Kearsarge Amphibious Ready Group (ARG)", liderado pelo navio de assalto anfíbio da classe Wasp, USS Kearsarge (LHD-3). O Bell Boeing V-22 Osprey, com as primeiras unidades ao serviço dos fuzileiros americanos (USMC) desde Junho de 2007, é uma aeronave com rotores de posição variável, com capacidade de aterrar e descolar verticalmente (VTOL) bem como de operação em pistas curtas (STOL). Com um comprimento de 17,5 metros, uma altura de 5,5 metros e uma envergadura de 12 metros, tem um peso em vazio de 14 toneladas e um peso carregado até a um máximo de 24,9 toneladas. Com dois motores Rolls-Royce T406-AD-400 de 6 150 hp, pode alcançar uma velocidade máxima de 56 km/h, com uma veloci

Sevastopol, Crimeia 15 de Abril de 2022 Submarino B-268 "Veliky Novgorod", da Frota do Mar Negro da Marinha da Federação Russa no porto e base naval de Sevastopol, "Севастополь" (geo-referenciação 44.604802694886466, 33.53301220108075), na Crimeia, a 15 de Abril de 2022. À esquerda, na foto, podemos observar 4 lanchas rápidas BK-16 (D-309, D-310 e D-311 em primeiro plano, com pintura verde, creme e castanha, e, em último plano, com pintura cinza e branca, a D-296). A fota mostra uma operação em curso de carregamento de mísseis de cruzeiro Kalibr-PL para o submarino, com uma unidade em carregamento, várias unidades já descarregadas no espaço da doca e algumas ainda numa viatura pesada de transporte (KamAZ 6522). O B-268 "Veliky Novgorod", ao serviço desde 26 de Outubro de 2016, é um submarino Project 636.3 Varshavyanka ("Варшавянка"), "Improved Kilo" (designação NATO), de 2 350 toneladas (3 100 quando submerso) com 73,8 metros de comprim

Rua do Arsenal, Lisboa, Portugal 25 de Abril de 1974 Na manhã de 25 de Abril de 1974, cerca das 10h00, entre o número 80 da Rua do Arsenal e a Praça do Município, em Lisboa (geo-referenciação 38.70766056538572, -9.139775461401381), enfrentam-se dois carros de combate M-47 "Patton", de um esquadrão do Regimento de Cavalaria n.º 7 (RC7), liderados pelo Brigadeiro Junqueira dos Reis, segundo-comandante da Região Militar de Lisboa, face a duas viaturas blindadas Panhard EBR 75 FL10 e uma Panhard AML HE 60-12 da Escola Prática de Cavalaria (EPC) de Santarém, lideradas pelo Capitão Fernando José Salgueiro Maia. As viaturas blindadas, barrando, junto à Praça do Município, o acesso, via Rua do Arsenal, à Praça do Comércio (à sua rectaguarda), estão afectas ao Movimento das Forças Armadas (MFA) que desenrolava aqui as operações de um Golpe de Estado visando a deposição do Estado Novo, cujas forças leais, com os carros de combate à sua frente, os enfrentam. Ao centro, de braços abertos

Kharkiv, Ucrânia 24 de Abril de 2022 Lançador de foguetes múltiplos BM-30 "Smerch" ("Смерч"; "Tornado") das Forças Armadas da Federação Russa, em operação na região de Kharkiv ("Харків"), no Nordeste da Ucrânia, a 24 de Abril de 2022. A plataforma BM-30 "Smerch", 9K58, corresponde a um lançador de foguetes múltiplos de 300 mm, equipado com 12 tubos de lançamento. Consegue estar operacional em 3 minutos após alcançar o ponto de lançamento, consegue completar uma salva dos seus 12 tubos em 38 segundos e tem um tempo de recarga de 20 minutos. Pode usar foguetes contendo ogivas de alto-explosivo de fragmentação ou com sub-munições anti-carro ou anti-pessoal. Pode ainda usar cargas termobáricas. Os foguetes usados, de entre as variantes 9M55 (K, F e C) e 9M528, de 300 mm, têm um peso individual entre os 800 e os 815 kg, com ogivas entre os 243 e os 258kg, com alcance entre os 70 e os 90 km. Assente numa viatura de lançamento 9A52-2 (um chass

Popasna, Luhansk, Leste da Ucrânia 10 de Abril de 2022 Um militar checheno afecto ao 141.º Regimento Especial Mecanizado "Akhmat Kadyrov" ("Ахьмад Къадири"; "Кадыров Ахмат"), pró-Federação Russa, na região de Popasna ("Попасна"), a cerca de 70 km a Oeste de Luhansk ("Луганськ"), no Leste da Ucrânia. Está armado com uma metralhadora PKM ("Pulemot Kalashnikova Modernizirovannyi"; literalmente: "Metralhadora Kalashnikov Modernizada"), de coronha sintética, em calibre 7.62×54mmR, com um alcance efectivo até 1 000 metros e capaz de uma cadência de tiro superior a 800 disparos por minuto. As faixas com riscas de cor laranja e preta correspondem à "Faixa de S. Jorge" ("георгиевская ленточка"), em que as cores representam o preto da pólvora e o laranja do fogo, estando associada, já no século XXI, ao reconhecimento e condecoração de veteranos soviéticos da 2.ª Guerra Mundial - mas sendo actualmente um sím

Malynivka, Kharkiv, Ucrânia 21 de Abril de 2022 Um helicóptero Mil Mi-8 ("Ми-8"; designação NATO, "Hip") das Forças Armadas da Federação Russa, nas imediações de Malynivka ("Малинівка"), Kharkiv, nordeste da Ucrânia, a 21 de Abril de 2022, liberta unidades sucessivas de "flares" (contra medidas para desviar a orientação de infra-vermelho de possíveis mísseis) até que, logo após interrompida a sequência de lançamentos, é alvejado e abatido por um MANPADS ("Man-portable air-defense systems"), um míssil terra-ar portátil. O Mil Mi-8 é um helicóptero que pode operar em configurações híbridas, de ataque (com foguetes, mísseis guiados anti-carro, etc) e de transporte de pessoal (até 24 militares equipados), e está equipado com sistema de protecção por libertação de "flares", que pode ser operado em modo unitário, sequencial ou contínuo, programável e operado pelo co-piloto. Quando usado um "pod" ASO-2V, os "flares&quo

19 de Abril de 2022 Mariupol, Ucrânia Caixa em madeira, de armazenamento e transporte, contendo engenho explosivo defensivo MON-90 ("МОН-90"), no interior da metalúrgica Ilyich ("Маріу́польський металургі́йний комбіна́т і́мені Ілліча́"), em Mariupol, no Sul da Ucrânia, no decurso da ocupação da mesma pelas Forças Armadas da Federação Russa, inspeccionando o material ali existente das Forças Armadas da Ucrânia. Com uma arquitectura congénere da conhecida M18A1 "Claymore" de fabrico norte-americano, a M-90 ("МОН-90"), de fabrico russo, é um engenho explosivo defensivo, direccional, com um peso total de 12.1 kg, contendo uma carga de 6.2 Kg de alto-explosivo (PVV-5A) que projectam uma carga de 2 000 estilhaços de aço até 90 metros e num arco de 54° (a "Claymore", por comparação, tem um peso total de 1.6 kg e uma carga explosiva de 680 gramas que projectam uma carga de 700 estilhaços de aço). A MON-90 é equipada de fábrica com um actuador m

2 de Setembro de 2020 Tiraspol, Transnistria | Moldávia Parada militar das Forças Armadas da Transnistria ("Вооружённые силы Приднестровской Молдавской Республики"), a 2 Setembro de 2020, em Tiraspol, mostrando, em primeiro plano, carros de combate T-64 BV, com placas de blindagem reactiva Kontakt-1. Estes carros de combate, de 38 toneladas, lideram aqui uma coluna de que fazem parte diversas viaturas blindadas UR-77, BMP-2 e 9P148 Konkurs. A 2 de Março de 1992, no mesmo dia em que a Moldávia era reconhecida como membro das Nações Unidas, na sequência da sua independência reconhecida internacionalmente a 27 de Agosto de 1991, a Transnistria inicia uma ofensiva militar que se prolonga até Maio e Junho de 1992 com operações em três sectores ao longo do rio Dniester, culminando na Batalha de Tighina (Bender) onde, com o apoio continuado do 14.º Exército da Guarda Russa, as Forças Armadas da Moldávia, com apoio da Roménia, cedem e acabam por assinar, a 21 de Julho de 1992, um aco

Berezivka, Ucrânia 21 de Abril de 2022 Militares das Forças Armadas da Ucrânia, nas imediações de Berezivka (Березівка), a cerca de 40 km a Oeste de Kyiv, Ucrânia, examinam e recolham munições de uma plataforma de lançamento de foguetes múltiplos 9K57 BM-27 "Uragan" ("Ураган"; "Furacão") abandonada pelas Forças Armadas da Federação Russa. As munições em presença na foto estão referenciadas como foguetes da variante 9M27K correspondente aquela cuja ogiva, de aproximadamente 90 kg, está equipada com 30 sub-munições de framentação 9N210 (com um peso individual de 1.8 kg, com 300 gramas de alto-explosivo e 370 a 400 fragmentos de 2 gramas em cada) . O foguete tem 5,17 metros de comprimento e 270 Kgs de massa total, com um alcance até 35 kms. A plataforma que lança estes foguetes, a BM-27 "Uragan", está instalada sobre uma viatura pesada ZiL-135LMP, 8x8, equipada com 16 tubos lançadores para foguetes de 220 mm. O BM-27 pode projectar um único foguete

19 de Abril de 2022 Estados Unidos da América Em resultado do processo iniciado em 2019 de apresentação e apreciação de protótipos para a próxima geração de armas ligeiras para o Exército dos Estados Unidos ( "Prototype Project Opportunity Notice" (PPON) for "Next Generation Squad Weapons" (NGSW) ), foi anunciado oficialmente a 19 de Abril de 2022, a adjudicação ao fabricante SIG Sauer de um contrato de 20,4 milhões de USD para o fornecimento, durante 10 anos, da espingarda automática XM5 (na foto à dir.ª) e da metralhadora ligeira XM250 (na foto à esq.ª). A XM5 irá substituir a actual M4/M4A1; e a XM250 irá substituir a actual M249 SAW. No processo de concurso foram admitidos, em Agosto de 2019, 3 projectos de fabricantes à fase de construção de protótipos: a SIG Sauer, a AAI/Textron e a General Dynamics-OTS. A AAI/Textron apresentou o seu protótipo que acabaria por não chegar às fases finais de apreciação; a General Dynamics-OTS apresentou a sua proposta baseada n

Kharkiv, Ucrânia 21 de Abril de 2022 Uma viatura blindada anfíbia BTR-MDM "Rakushka" ("Concha") das Forças Armadas da Federação Russa, a 21 de Abril de 2022, na região de Kharkiv ("Харків") no Nordeste da Ucrânia. Ao serviço desde 2015, a BTR-MDM (obj. 955) é uma viatura de 13,2 toneladas, com 2 tripulantes, podendo transportar até 13 militares equipados, é um modernização da BTR-MD, por sua vez baseada no chassis da viatura blindada BMD-3 "Bakhcha" (com um chassis maior e sem torre) sendo, tal como esta, uma viatura enquadrada pelas Forças Aerotransportadas (VDV, "Vozdushno-Desantnye Voyska") bem como pelos Fuzileiros das Forças Armadas da Federação Russa. Está armada com um lança granadas automático de 30mm, AGS-17, no topo direito da parte frontal, e, sobre o chassis, à esquerda, com uma metralhadora de operação remota PKTM 7.62mm (retirada na unidade documentada nesta foto). Afecta a cenários de elevada mobilidade, está equipada com

China 13 de Março de 2022 Viatura blindada anfíbia de lagartas, Norinco ZBD 2000 / ZBD 05, de uma das unidades de Fuzileiros do Exército de Libertação Popular da China, em exercícios de desembarque a 13 de Março de 2022. O ZBD 2000 / ZBD 05 entrou ao serviço das forças armadas da China em 2006, tem uma tripulação de 3 elementos, podendo transportar entre 7 a 8 militares. Está equipado, na sua torre, com um canhão ZPT-99 de 30 mm e com uma metralhadora coaxial de 7,62 mm. Conta ainda com plataforma para lança-mísseis anti-carro HJ-73C (em cada uma das laterais da torre). Esta viatura, num contexto de operações de desembarque, pode ser lançada no mar, a partir de navios de assalto, tipicamente a distâncias na ordem dos 10 kms da costa, e progredir pelos seus próprios meios até terra. Com um peso de 26 a 28 toneladas, consegue uma velocidade máxima em estrada de 65 Km/h e de 25 km/h em modo anfíbio (aproximadamente 13 nós), e terão sido construídas mais de 200 unidades. Foto por Su Zhihua

Ucrânia  18 Abril 2022 Aeronaves Sukhoi Su-34 ("Fullback"), das Forças Armadas da Federação Russa em operação visando objectivos sobre o Teatro de Operações da Ucrânia. No vídeo podemos observar os procedimentos de abastecimento com consumíveis para as unidades dispensadoras de "chaffe / flares" (contra-medidas anti-míssil), o abastecimento de combustível, e diversos Su-34 equipados com mísseis mísseis ar-ar de curto-alcance, R-73/74 (AA-11 "Archer"), bem como, na extremidade das asas, "pods" Khibiny (L-175V) de contra-medidas electrónicas (ECM) e, ao centro, de maiores dimensões, um "pod" SAP-14. Como armas de ataque ao solo, e cujo disparo, por cima do tecto de nuvens, surge na parte final do vídeo, estão equipadas com mísseis ar-terra Kh-29T (AS-14 "Kedge"), com um alcance de 10 a 30 km, guiados por laser, infravermelho, radar ou por vídeo, com um peso de 660 a 690 kg transportando uma ogiva de 320 Kg de alto-explosivo p

19 de Abril de 2022 Mariupol, Ucrânia Caixa em madeira de 880 munições de calibre 7.62×54mmR, contendo duas caixas metálicas (de 440 munições cada), no interior da metalúrgica Ilyich ("Маріу́польський металургі́йний комбіна́т і́мені Ілліча́") em Mariupol, no Sul da Ucrânia, no decurso da ocupação da mesma pelas Forças Armadas da Federação Russa, inspeccionando o material ali existente das Forças Armadas da Ucrânia. O calibre 7.62×54mmR, ainda que do mesmo diâmetro do usado na espingarda automática AK-47, o 7.62×39mm, tem um projéctil mais comprido (e logo de maior massa), bem como um invólucro também mais comprido e, assim, uma maior carga de pólvora. Em termos comparativos o calibre 7.62×39mm tem uma carga máxima de 35 "grains" enquanto o 7.62×54mmR leva essa carga até aos 64 "grains". Da combinação de maior massa de projéctil com maior carga de pólvora, o calibre 7.62×54mmR é mais adequado a distâncias superiores - comparativamente, o calibre menor, com

5 de Abril de 2022 Salisbury Plain, Wiltshire, Inglaterra Militares ucranianos estiveram a 5 de Abril de 2022 na Área de Treino das Forças Armadas do Reino Unido em Salisbury Plain ("Salisbury Plain Training Area", SPTA), Wiltshire, Inglaterra. Durante esta visita os militares da 3.ª Divisão do Exército Britânico e dos Royal Marines demonstraram toda uma panóplia de equipamentos e soluções para possível uso pelas Forças Armadas da Ucrânia - desde viaturas blindadas, sistemas de armas anti-carro e anti-aéreas, etc. À direita, na foto, temos um Coronel das Forças Armadas da Ucrânia interagindo com um operacional dos "Royal Lancers" do Exército Britânico (com o "patch" no seu ombro direito exibindo a característica caveira com os ossos e bandeiras cruzadas - que representam o seu lema de "Death or Glory", "Morte Ou Glória"). Os "Royal Lancers" são um Regimento de Cavalaria Blindada, parte da 1.ª Brigada de Infantaria. Em primeiro

Leixões, Matosinhos, Portugal Abril de 2022 Embarque de uma viatura táctica ligeira blindada (VTLB) VMATC ST5 do Exército Português, no Terminal de Carga Geral e de Granéis de Leixões (TGCL), Matosinhos, Porto, Portugal. Os meios assim embarcados, num navio cargueiro fretado à FLS Freight & Logistics Solutions (o "AYA M", IMO 9007867, de 8 407 toneladas) , partiram a 5 de Abril de 2022, com destino a Alexandrópolis, na Grécia. Desta região, seguiram, por via terrestre, até ao destino final em Caracal na Roménia (na região de Olt, junto à fronteira com a Bulgária) - onde as Forças Armadas Portuguesas, através da "1.ª Força Nacional Destacada Conjunta para a Roménia", enquadram as operações da NATO no âmbito "Tailored Forward Presence". Esta Força é composta pelas seguintes sub-unidades: Comando e Estado-Maior; uma Companhia de Atiradores Mecanizada de Rodas; um Módulo Conjunto de Informações; um Módulo de Defesa Antiaérea; um Módulo Geográfico e Meteoro
